不銹鋼焊管模具表面超硬化處理技術
一、擴散法金屬碳化物覆層技術介紹
1、 技術簡介
擴散法金屬碳化物覆層技術是將工件置于特種介質中，經擴散作用于工件表面形成一層數微米至數十微米的金屬碳化物層。該碳化物層具有極高的硬度，HV可達1600~3000（由碳化物種類決定），此外，該碳化物履層與基體冶金結合，不影響工件表面光潔度，具有極高的耐磨、抗咬合（粘結）、耐蝕等性能，可大幅度提高工模具及機械零件的使用壽命。
2、 與相關技術的比較
通過在工件表面形成超硬化合物膜層的方法，是大幅度提高其耐磨、抗咬合（抗粘結）、耐蝕等性能，從而大幅度提高其使用壽命的有效而經濟的方法。目前，工件表面超硬化處理方法主要有物理氣相沉積（PVD），化學氣相沉積（CVD），物理化學氣相沉積（PCVD），擴散法金屬碳化物履層技術，其中，PVD法具有沉積溫度低，工件變形小的優點，但由于膜層與基體的結合力較差，工藝繞鍍性不好，往往難以發揮超硬化合物膜層的性能優勢。CVD法具有膜基結合力好，工藝繞鍍性好等突出優點，但對于大量的鋼鐵材料而言，其后續基體硬化處理比較麻煩，稍有不慎，膜層就易破壞。因此其應用主要集中在硬質合金等材料上。PCVD法沉積溫度低，膜基結合力及工藝繞鍍性均較PVD法有較大改進，但與擴散法相比，膜基結合力仍有較大差距，此外由于PCVD法仍為等離子體成膜，雖然繞鍍性較PVD法有所改善，但無法消除。
由擴散法金屬碳化物覆層技術形成的金屬碳化物覆層，與基體形成冶金結合，具有PVD、PCVD無法比擬的膜基結合力，因此該技術真正能夠發揮超硬膜層的性能優勢，此外，該技術不存在繞鍍性問題，后續基體硬化處理方便，并可多次重復處理，使該技術的適用性更為廣泛。
3、 技術優勢
擴散法金屬碳化物覆層技術在日本、歐洲各國、澳大利亞、韓國等國應用廣泛。據調查，許多進口設備上的配套模具大量地使用了該技術，這些模具在進行國產化時，由于缺乏相應的成熟技術，往往使模具壽命低，有些甚至無法國產化。
該技術國內七十年代就有人研究過，但由于各方面條件的限制，工藝及設備往往難以經過批量和長期生產的考驗，使該技術中的一些實際存在的問題不易暴露或難以解決，往往半途而廢。我們在十多年的研究與應用的過程中，對該技術存在的工藝、設備上的實際問題進行了深入的研究，并進行了有效的改進，經改進后的工藝及成套設備已能夠滿足長期穩定生產的要求，所處理的模具壽命水平達到進口同類模具壽命水平，取得了豐富的各類模具實際應用的生產經驗，為大規模推廣應用該技術奠定了堅實的技術基礎。
4、 適用范圍
擴散法金屬碳化物覆層技術可以廣泛應用于各類因磨損、咬合而引起失效的工模具或機械零件。其中，因磨損而引起的失效（如沖裁，冷鐓，粉末成型等模具）可提高壽命數倍至數十倍；因咬合而引起的產品或模具的拉傷問題（如引伸模，翻邊模等），可以從根本上予以解決。
適用材料：模具鋼，含碳量大于0.3%的結構鋼，鑄鐵，硬質合金。
二、不銹鋼焊管模具表面超硬化處理技術

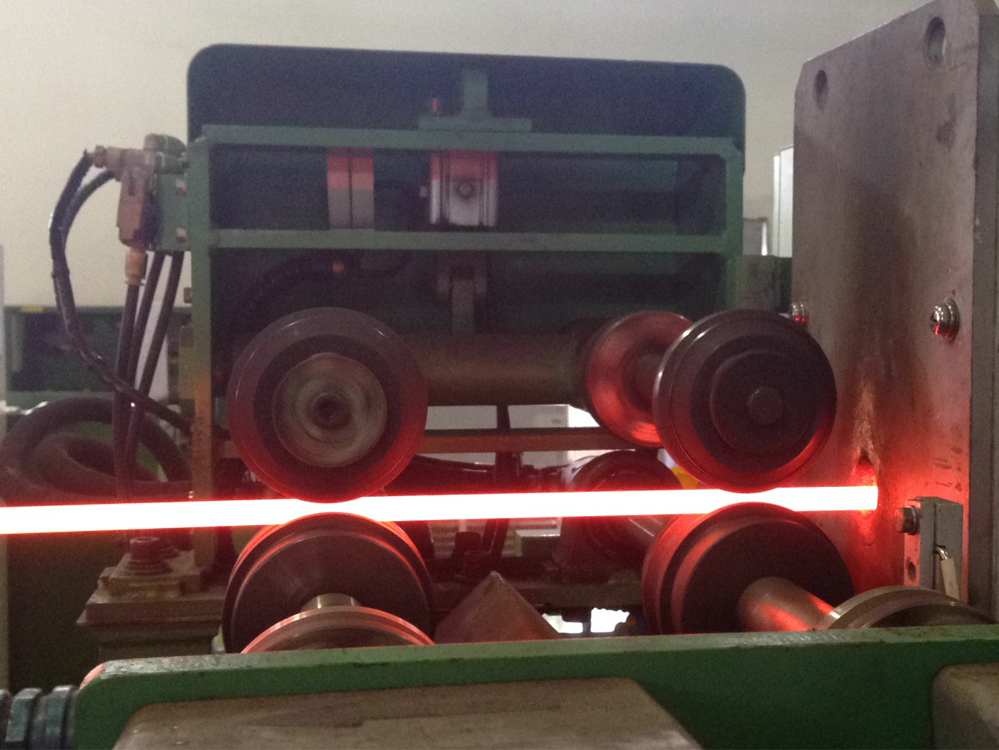

不銹鋼焊管是在焊管成型機上，由不銹鋼板經若干道模具碾壓成型并經焊接而成。由于不銹鋼的強度較高，且其結構為面心立方晶格，易形成加工硬化，使焊管成型時：一方面模具要承受較大的摩擦力，使模具容易磨損；另一方面，不銹鋼板料易與模具表面形成粘結（咬合），使焊管及模具表面形成拉傷。因此，好的不銹鋼成型模具必須具備極高的耐磨和抗粘結（咬合）性能。我們對進口焊管模具的分析表明，該類模具的表面處理都是采用超硬金屬碳化物或氮化物覆層處理。
不銹鋼焊管成型模具材料一般是由高碳高鉻的Cr12MoV（或SRD11，D2，DC53）制成。目前國內普遍采用如下工藝流程制作模具：下料→粗加工→熱處理（高溫淬火加高溫回火）→精加工→氮化→成品（注：為節省成本，一般生產廠家現在都省去了鍛造與球化退火兩道耗時，費財工序）。
由于Cr12MoV類材料屬于高碳高鉻合金鋼，其原始組織存在很大的成份偏析（這種偏析即使一般的鍛造也無法消除）。這樣經過熱處理（高淬高回）的模具內部組織極不均勻，宏觀表現為硬度極不均勻（HRC四十幾至六十左右），再經氮化處理，模具表面不均勻性無法消除，基體硬度甚至進一步降低，實際使用時，表現為模具及焊管表面均易拉傷，模具壽命低。
模具表面超硬化處理技術已成功應用于不銹鋼焊管成型模具上。經該技術處理的模具在其表面形成硬度高達HV3000左右的金屬碳化物層，該碳化物層致密，與基體結合緊密，不影響工件的表面光潔度，具有極高的耐磨，抗咬合性能，可從根本上解決焊管的拉毛問題，減少制管后續拋光工序的工作量并提高產品質量，大幅度提高模具使用壽命，減少售后服務工作量。實踐表明，該技術具有極高的使用價值。以下是該工藝處理模具與氮化處理模具的有關比較。
1、 性能：
氮化模具 本工藝處理模具
表面硬度：HV700~1000左右 HV3000左右
基體硬度：極不均勻 HRC58~62
HRC40~60
2、 工藝流程：
氮化模具：下料→粗加工→熱處理（高淬高回）→精加工→氮化→成品
本工藝處理模具：下料→全部加工到位（無須熱處理）→本工藝處理（基體硬化與表面處理一次完成）?！瓤住善?nbsp;
由工藝流程可看出，采用本工藝可縮短模具的加工周期。
3、 使用效果：
本工藝處理的模具較氮化模具可從根本上解決焊管的拉毛，從而減少焊管后續拋光工序的工作量并提高產品質量（因大量拋光而使管壁減簿），大幅度提高模具使用壽命，減少售后服務工作量。
由湖南特普電子有限公司開發的模具表面超硬化處理技術，在實際生產當中得到較廣泛的應用，并受到客戶的好評，由此工藝處理的模具壽命較傳統工藝如氮化有較大幅度的提高，在某些模具性能方面超過國外水平，而價格僅是國外同等的1/4~1/10。
經本工藝處理的模具有軋輥，沖頭，彩管系列冷作模具，標準件模具，葉蠟石模具，銅鋁型材擠壓模具等，使客戶產生了很高的效益，使模具的性?xún)r(jià)比得到質的提高。
